Bâtiment administratif « Solarwind », Windhof, Luxembourg

Bâtiment administratif « Solarwind »



CLIENT
PROject S.A.


Bâtiment administratif « Solarwind »

Construction d’un bâtiment administratif avec 4 étages de bureaux, 3 niveaux de sous-sols avec 300 parkings et d’un niveau d’entresol occupé par un centre de fitness et un restaurant. Il s’agit d’une structure en béton armé fondée sur des semelles superficielles.

Pour cette construction, l’accent a été mis sur l’application des nouvelles technologies d’énergies renouvelables (géothermie, chaudière à pellets, éoliennes, eau chaude solaire,  photovoltaïque…).

Le bâtiment a été étudié pour recevoir la triple certification environnementale : Breeam, HOE, DGNB.

ParJuliette Real

Station d’épuration de Fénat, Villard de Lans, France

Station d’épuration de Fénat



CLIENT
Communauté de Communes du VERCORS
Lien de leur site


Extension et mise aux normes de la Station d’épuration de Fénat

Extension et mise aux normes de la station d’épuration, d’un dimensionnement pour 45 000 EH.

La Station d’épuration est constituée :

  • d’un bâtiment à usage de bureaux et locaux techniques R+1. Dimensions 37 x 9 x 8,6 m.
  • d’un bâtiment comprenant les ouvrages du process : bassins d’orages, bâches, etc. Dimensions 50 x 32 x 14 m.
  • d’un digesteur (bassin Ø 13 x H 13), d’un local technique (dimensions 11,50 x 14,50 x 4,5 m.), et d’une plateforme de compostage de 64 x 33 m.
  • Fondations : pieux (Ø 100 et 80) pour ouvrages en surface, radier pour ouvrages enterrés, renforcement ou substitution de sol pour le support du dallage

Zone de compostage : 64m x 34m x 7m ht

ParJuliette Real

Barrage et conduite forcée, Rizzanèse, France

Barrage et conduite forcée du Rizzanèse



CLIENT
Ville de Luxembourg
Lien de leur site


Barrage et conduite forcée de l’aménagement hydroélectrique du Rizzanèse

Le projet du nouveau lotissement « Im Brill » à Cessange nécessite la construction d’un ouvrage d’art franchissant le lit majeur du ruisseau « Cessinger Bach ».

BARRAGE :
Type Poids en Béton Compacté Roulé
Longueur en crête du barrage = 140 m  – Hauteur = 40.50 m
Largeur en tête = 17 m – Largeur en pieds = 58 m
Voile étanche de 30 m de profondeur
Etanchéité amont : géomembrane disposée sous les éléments préfabriqués.
Total des déblais du barrage en terrain rocheux : 65.000 m³
Remblais effectués en BCR : 59.150 m³ (+BCV : 4400m³)

EVACUATEUR DE CRUE :
3 pertuis seuils  de type « Creager ».
Hauteur du déversoir 26 m.

PONT :
Ouvrage mixte de 3 travées de 19 m de portée.

CONDUITE FORCEE :
Longueur totale de 7.105 m, et un dénivelé de 400 m. la pente maximale atteint 48 %. La galerie d’amenée, creusée au tunnelier sur 5.858 m, depuis la vanne aval jusqu’à la prise d’eau. La conduite forcée constitue l’ouvrage de chute de l’aménagement du Rizzanèse. Elle se développe sur une longueur de 1.247 m et un dénivelé de 332,5 m entre la vanne de tête et sa pénétration dans l’usine hydroélectrique. Elle est composée d’un tuyau métallique de 1,75 m de diamètre dont l’épaisseur varie entre 14 et 24 mm.

ParJuliette Real

Extension de l’alimentation en eau de la ville, Ibandan, Nigéria

Extension de l’alimentation en eau de la ville d’Ibandan



CLIENT
Water Corporation of Oyo State
Lien de leur site


Extension de l’alimentation en eau de la ville d’Ibandan

Les phases I et II du projet d’Asejire ont été finalisées au début des années 1970. La ruine des installations d’eau potable antérieures au projet d’Asejire, la dégradation progressive des conditions d’exploitation de ces deux premières phases et l’augmentation de la demande en cours ont rendu urgente l’étude d’extension de ce projet.

En premier lieu, une étude hydrologique précise du bassin versant de la rivière Oshun, prenant en compte tous les prélèvements effectués depuis la construction du barrage, fut entreprise pour déterminer la capacité maximale de cette extension évaluée à 1m3/s. L’étude des installations, poussée jusqu’à l’évaluation des offres, devait conduire à des solutions simples avec des délais de construction courts, compte tenu de l’urgence du projet. Des procédures originales pour la régulation et l’exploitation de l’adduction furent définies en fonction des particularités du profil en long. L’équipement existant comportait :

  • Un barrage d’une hauteur max. de 27 m sur la rivière Oshun. Ce barrage en terre avec pavement en enrochement dispose dans sa partie centrale de cinq vannes secteur jouant le double rôle de régulation du plan d’eau et d’évacuation de crue. L’expertise du barrage a mis en évidence des phénomènes d’alcali-réaction sur l’ensemble de l’ouvrage se traduisant par une importante fissuration des structures en béton et un blocage consécutif de trois des cinq vannes de régulation.
  • Une station de traitement de capacité 1.2 m3/s.
  • Une adduction de liaison d’un diamètre 1200 mm avec les installations de tête de la ville d’Ibadan d’une longueur de 35 km.
  • Diverses stations de pompage d’une capacité de 1 à 1.4 m3/s.

Les études d’extension ont envisagé la réhabilitation totale du barrage et le doublement de la capacité des installations existantes (porté à 2.4 m3/s) avec possibilité d’atteindre 3.6 m3/s en dernière phase.

SGI a eu en charge, outre l’élaboration des études,  la supervision des travaux comprenant la réhabilitation du barrage, le doublement de la station de traitement, le doublement des stations de pompage haut et bas service, la pose d’une nouvelle conduite et adduction de 35 km (diamètre 1200 mm), la réhabilitation de la conduite existante de 48 pouces (28 kilomètres), la réhabilitation de tous les réservoirs existants (2 x 25’000 m3, 2 x 5’000 m3, 1 x 1’500 m3), la réalisation d’un nouveau réservoir de 5’000 m3 et les moyens de télémesures et télégestion sur l’ensemble du projet.

ParJuliette Real

Station de traitement d’eau potable de Bugesera, Rwanda

Station de traitement d’eau potable de Bugesera



CLIENT
Water and Sanitation Corporation
Lien de leur site


Station de traitement d’eau potable de Bugesera

L’objectif principal du projet est d’augmenter la desserte d’eau potable de la ville de Kigali ainsi que pour la région de Bugesera face à la croissance rapide de la population de la zone d’étude.

  • Population estimée à l’horizon 2040 : 3’500’000 à 5’000’000 d’habitants
  • Réalisation de 38 forages pour le champ captant de Kanzanze
  • Pose de conduite entre le champ captant et la station de traitement
  • Station de traitement (40’000 m3/j) :
    • Cascade d’aération
    • Clarificateur
    • Filtres à sables
    • Chloration
    • Centrale électrique
    • Bâtiments administratifs
    • Atelier
    • Station de pompage d’eau traitée vers les réservoirs

ParJuliette Real

Station de traitement d’eau potable Goudel IV, Niamey, Niger

Station de traitement d’eau potable Goudel IV



CLIENT
Société de Patrimoine des Eaux du Niger
Lien de leur site


Station de traitement d’eau potable Goudel IV

L’objectif principal du projet est le renforcement et l’extension de l’actuel système d’alimentation en eau potable de la ville de Niamey avec la construction d’une nouvelle filière de production d’eau potable au sein de l’usine de Goudel afin de produire 40’000 m3/j supplémentaire.

  • Prise d’eau brute sur le fleuve Niger (2 600 m3/h) et conduite d’amenée vers l’entrée de l’usine de traitement (DN800 mm sur 1.7 km)
  • Usine de traitement :
    • Bassin de pré-décantation de 10’000 m3
    • Floculation constituée de 2 modules en parallèle
    • Deux décanteurs modèle Pulsatube de Suez (surface 154 m2)
    • Six filtres à sable ouverts d’une surface unitaire de 48 m2
    • Réservoir d’eau traitée de 6000 m3
    • Nouvelles pompes de la station de pompage d’eau traitée (2 200 m3/h et 3900 m3/h)

ParJuliette Real

Vulnérabilité de la Ville de Porto-Novo, Bénin

Vulnérabilité de la Ville de Porto-Novo



CLIENT
Mairie de Porto-Novo


Vulnérabilité de la Ville de Porto-Novo

La mission vise à évaluer la vulnérabilité au changement climatique de la ville de Porto-Novo, notamment sa partie sud bordant la lagune (Lokpodji) et de la zone humide faisant l’objet d’une pression urbaine et à faire des préconisations d’aménagement.

  • Villes concernées par le projet : Porto-Novo, Aguégués, Akpro Misserete, Avrankou, Adjarra, Semè Podji
  • Population concernée : 882’000 habitants
  • Aire d’étude : 600 km2
  • Réalisation d’un LIDAR

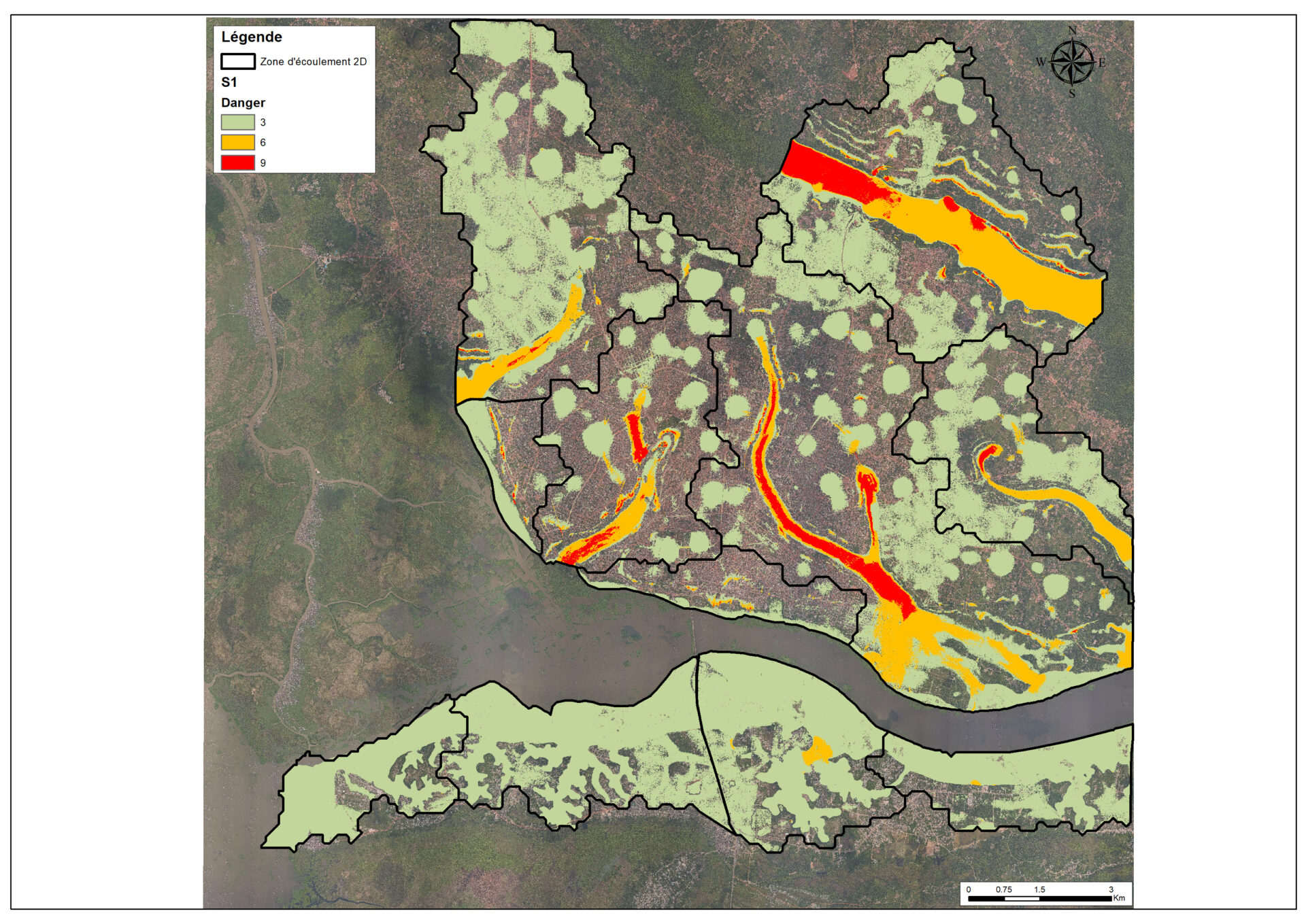

  • Etude hydrologique, modélisation hydraulique 2D et cartographie des zones inondables
  • Projection du niveau de la mer avec le changement climatique
  • Préconisation d’aménagement et analyse qualitative de vulnérabilité

ParJuliette Real

Projet Hydrothermique Genilac, Genève, Suisse

Projet Hydrothermique Genilac



CLIENT
Services Industriels de Genève
Lien de leur site


Projet Hydrothermique Genilac

Le projet GeniLac a pour objectif d’alimenter en eau provenant du Lac Léman les systèmes de climatisation et chauffage de divers secteurs du canton de Genève.

Le projet a consisté en la réalisation des infrastructures suivantes :

  • Travaux lacustres (Lac Léman et Rhône):
    • Pièce spéciale (Té GLN) pour raccorder le système GLN, la station de pompage Barton et la conduite DN1600 existante de l’usine Prieuré
    • Deux conduites DN800 entre le té GLN et la STAP Barton (2×500 m)
    • Une conduite DN1600 (125 m) entre les anciennes aspirations Prieuré/Prieuré-Arquebuse
    • Une conduite DN1000/900 (260 m / 700 m) dans le Rhône pour distribuer aux clients
  • Travaux Génie Civil – Station de pompage Barton :
    • Introduction de la conduite d’alimentation (DN800) et la conduite de refoulement (DN700) dans la STAP (travaux de sciage, de démolition de quai, d’étanchement, de pose de conduite et de maçonnerie…)
    • Travaux GC intérieurs pour adapter la STAP aux nouveaux équipements
  • Débit d’alimentation du centre-ville : 2.8 m3/s
  • Linéaire de conduites lacustres : 1700 m
  • Linéaire des conduites de distribution : 8500 m

ParJuliette Real

Gestion des eaux pluviales, Dakar, Sénégal

Gestion des eaux pluviales à Dakar



CLIENT
Agence de Développement Municipal
Lien de leur site


Gestion des eaux pluviales à Dakar

Le projet d’Assistance Technique s’inscrit dans le cadre du Programme de Gestion des Eaux Pluviales et d’Adaptation au Changement Climatique (PROGEP) dont l’objectif est de lutter durablement contre les importantes inondations qui se produisent chaque année lors de la période des pluies dans les départements de Pikine et Guediawaye.

  • Population (2025) : 1’600’000 habitants
  • Superficie d’étude de 120 km2
  • Zone d’intervention : bassins versants de Dalifort, Tiourour, Yeumbeul, Wouye et Mbeubeus
  • Composantes principales du projet d’Assistance Technique:
    • Renforcement institutionnel et des capacités de gestion des risques d’inondation et de planification urbaine
    • Construction d’infrastructures prioritaires de drainages des eaux pluviales
    • Gestion participative des infrastructures de drainage
    • Coordination et gestion du projet

ParJuliette Real

Dépollution de la baie de Hann, Sénégal

Dépollution de la baie de Hann



CLIENT
Office National de l’Assainissement du Sénégal
Lien de leur site


Dépollution de la baie de Hann

Le projet d’Assistance Technique s’inscrit dans le programme global de la dépollution de la Baie de Hann qui a connu une dégradation importante depuis les années 1970. L’objectif est de mettre en place un système de collecte, transport, d’épuration et d’évacuation des rejets industriels et domestiques de la plus grande baie de la ville de Dakar.

  • Population du quartier de la Baie de Hann : 150’000 habitants
  • Superficie d’étude de 120 km2
  • Zone d’intervention : bassins versants de Dalifort, Tiourour, Yeumbeul, Wouye et Mbeubeus
  • Composantes principales du projet d’Assistance Technique :
    • Suivi et validation des études
    • Appui à la passation des marchés
    • Suivi administratif et financier des travaux et des activités du bureau de contrôle
    • Appui pour l’assistance à la mise en place des cellules « assainissement industriel » et « capitalisation ».
    • Coordination et communication entre les différentes composantes du projet
    • Formation du Maitre d’Ouvrage
