Station Métro Saint Genis-Laval à Lyon

Le projet s’inscrit dans l’opération du prolongement du métro B de Lyon aux Hôpitaux Lyon Sud. Ce prolongement de 2.5km environ comprend la réalisation de deux nouvelles stations :

  • Oullins Centre (Place Anatole France),
  • et Saint-Genis-Laval Hôpitaux Lyon Sud (SGL HLS) (objet de cette référence)

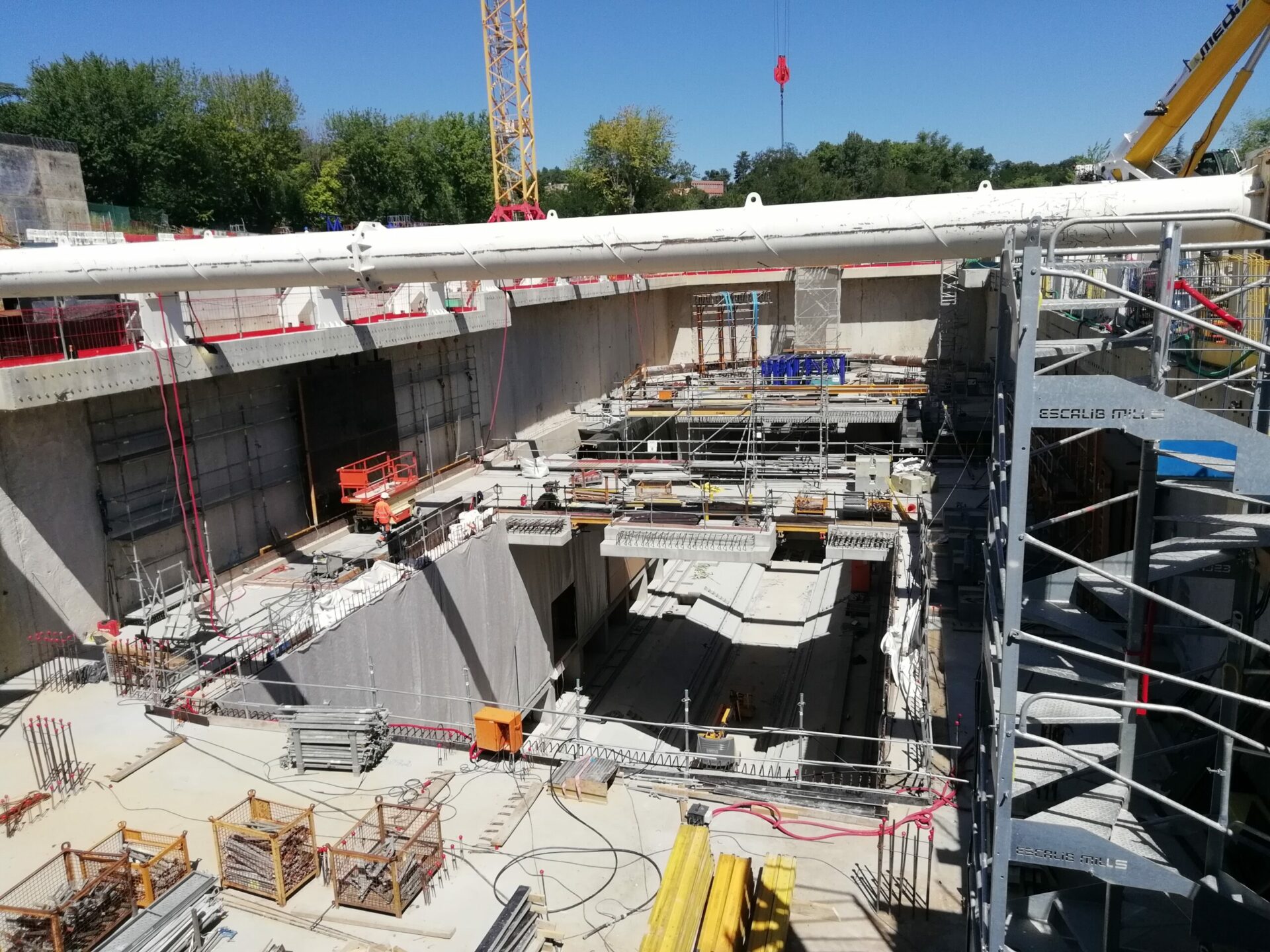

La station Saint-Genis-Laval – Hôpitaux-Lyon-Sud (SGL – HLS) est située sur la commune de Saint-Genis-Laval. C’est une station souterraine dont les quais se situent environ à -15 m sous le niveau futur de l’esplanade. Elle se développe à partir d’un grand hall situé au RDC, à niveau avec l’esplanade, conçu comme un espace ouvert sur le futur quartier et l’espace public. Elle se situe à l’articulation entre les différentes entités du PEM : le pôle bus, le métro et le P+R.

La station est constituée :

  • D’une boite souterraine de dimensions fonctionnelles (L. 77.00 m x l. 23.65 m) avec une profondeur maximale du fond de fouille d’environ 20.3 m, construite à l’intérieur d’une enceinte en paroi moulée.
  • D’une partie en superstructure, dont la majeure partie est située à l’aplomb de la boite souterraine (sur environ ¾ de la longueur de cette dernière) et dont une excroissance est présente en partie Sud-Est de l’ouvrage.
  • La partie aérienne de la station est couverte d’un parking (P+R) de 7 étages.

Les usages BIM utilisés sont :

  • Programmation : Usage du BIM niveau 2 pour le suivi du programme de SOGEA à l’aide des maquettes numériques
  • Conception des systèmes constructifs : Utilisation d’une maquette structure pour la définition des systèmes constructifs (synthèse)
  • Production des livrables : Edition et suivi des plans de coffrage extraits de la maquette numérique
