Pont de Chartreuse, Grenoble, France

ParJuliette Real

Pont de Chartreuse, Grenoble, France

Pont de Chartreuse



CLIENT
Conseil Général de l’Isère
Lien de leur site


Construction du Pont de Chartreuse à Grenoble

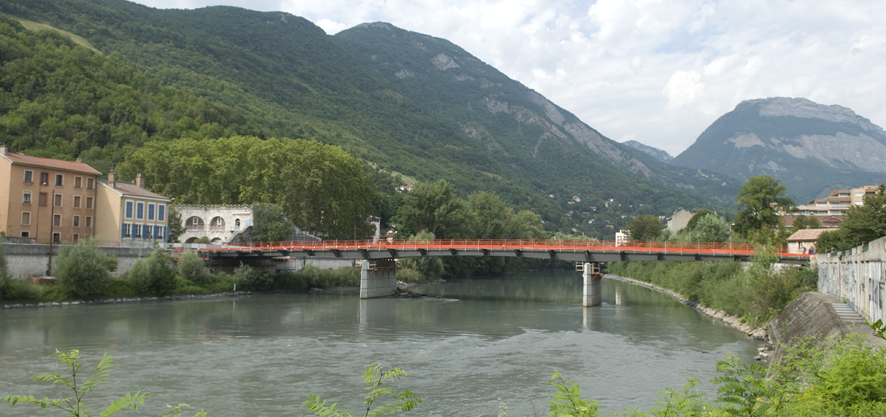

Cet ouvrage est situé à Grenoble. Il est destiné à permettre le franchissement de l’Isére par la liaison RD15-RD512 entre le quai Jongking en rive gauche et le quai Jouvin en rive droite, au droit de la place Emé de Marcieu et de la place Saint Laurent. Ce nouveau pont est construit à l’emplacement du pont provisoire.

L’ouvrage est du type multipoutres à ossature mixte, il est d’une longueur totale de 93 m environ et d’une largeur de 16.30 m avec trottoirs de 3.50 m sur consoles en encorbellement.

Il comprend 3 travées (29,4, 34,3 et 28,25 mètres.)

Le tablier est composé de 10 poutres métalliques et de 21 consoles de 2,75 m de part.

Le profil en travers de l’ouvrage est constitué comme suit :

  • 2 voies de 3.00 m déversées en toit à 2.5%,
  • 2 bandes cyclables de 1.50m,
  • 2 trottoirs de 3.50 m

Le tracé en plan de l’ouvrage est rectiligne avec évasement en plan en rive droite.

Les culées sont fondées sur micro-pieux. La culée rive gauche existante est en partie conservée (chevêtre et micropieux conservés).

Les piles sont fondées superficiellement sur un massif de substitution en gros béton à l’abri d’un batardeau constitué de palplanches butonnées.
