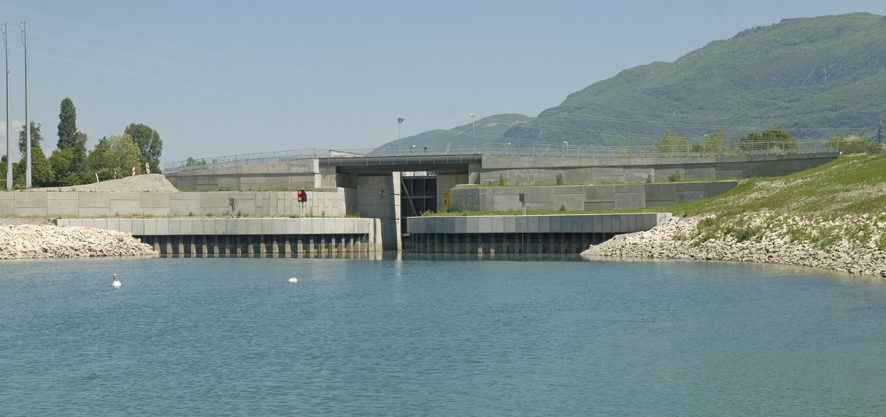

Construction de 4 écluses sur le Rhône, Chautagne, France

ParJuliette Real

Construction de 4 écluses sur le Rhône, Chautagne, France

Construction de 4 écluses sur le Rhône



CLIENT
Leon Grosse
Lien de leur site


Construction de 4 écluses sur le Rhône

Les 4 écluses sont situées sur deux sites : Belley dans l’Ain (01) et en Chautagne (73).

Les écluses amont et aval de chacun des deux sites auront pour dimensions utiles :

  • Longueur : 40 m
  • Largeur 5,25 m
  • Tirant d’eau : 3 m
  • Hauteur de chute :
  • Chautagne : écluse amont 10 m, écluse aval 7,30 m
  • Belley : écluse amont 10 m, écluse aval 8,20 m
  • Chautagne : amont 10 m, aval 7,30 m

L’écluse aval du franchissement de Chautagne est composée d’une enceinte en palplanches. La structure des têtes est en béton armé et réalisée à l’intérieur de l’enceinte en palplanches qui servira de coffrage extérieur. Pour le sas, le rideau d’enceinte est utilisé comme bajoyer définitif.

Pour les trois autres écluses, la conception est classique avec un sas en U et une alimentation / vidange au moyen de larrons desservis par des aqueducs insérés à la base des bajoyers.

La tête amont reçoit le batardeau amont, la porte amont, le puits d’alimentation, les vannes d’alimentation et leur batardeau.

La tête aval reçoit la porte aval et sa poutre de protection, les vannes de vidange et leur batardeau.

Elle est également le support d’un franchissement de type routier pour la liaison entre rives.
