Barrage et conduite forcée, Rizzanèse, France

ParJuliette Real

Barrage et conduite forcée, Rizzanèse, France

Barrage et conduite forcée du Rizzanèse



CLIENT
Ville de Luxembourg
Lien de leur site

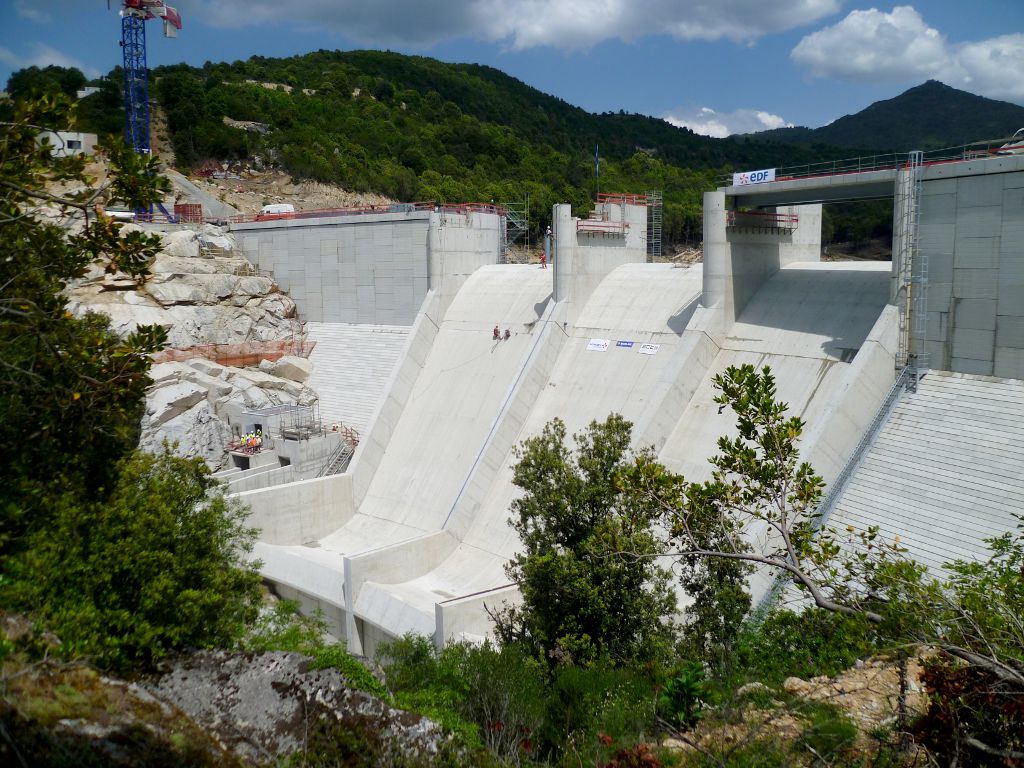

Barrage et conduite forcée de l’aménagement hydroélectrique du Rizzanèse

Le projet du nouveau lotissement « Im Brill » à Cessange nécessite la construction d’un ouvrage d’art franchissant le lit majeur du ruisseau « Cessinger Bach ».

BARRAGE :
Type Poids en Béton Compacté Roulé
Longueur en crête du barrage = 140 m  – Hauteur = 40.50 m
Largeur en tête = 17 m – Largeur en pieds = 58 m
Voile étanche de 30 m de profondeur
Etanchéité amont : géomembrane disposée sous les éléments préfabriqués.
Total des déblais du barrage en terrain rocheux : 65.000 m³
Remblais effectués en BCR : 59.150 m³ (+BCV : 4400m³)

EVACUATEUR DE CRUE :
3 pertuis seuils  de type « Creager ».
Hauteur du déversoir 26 m.

PONT :
Ouvrage mixte de 3 travées de 19 m de portée.

CONDUITE FORCEE :
Longueur totale de 7.105 m, et un dénivelé de 400 m. la pente maximale atteint 48 %. La galerie d’amenée, creusée au tunnelier sur 5.858 m, depuis la vanne aval jusqu’à la prise d’eau. La conduite forcée constitue l’ouvrage de chute de l’aménagement du Rizzanèse. Elle se développe sur une longueur de 1.247 m et un dénivelé de 332,5 m entre la vanne de tête et sa pénétration dans l’usine hydroélectrique. Elle est composée d’un tuyau métallique de 1,75 m de diamètre dont l’épaisseur varie entre 14 et 24 mm.
